電腦裝機流程:

(1)

裝機前工具準備






(2)

先把零組件取出




(3)

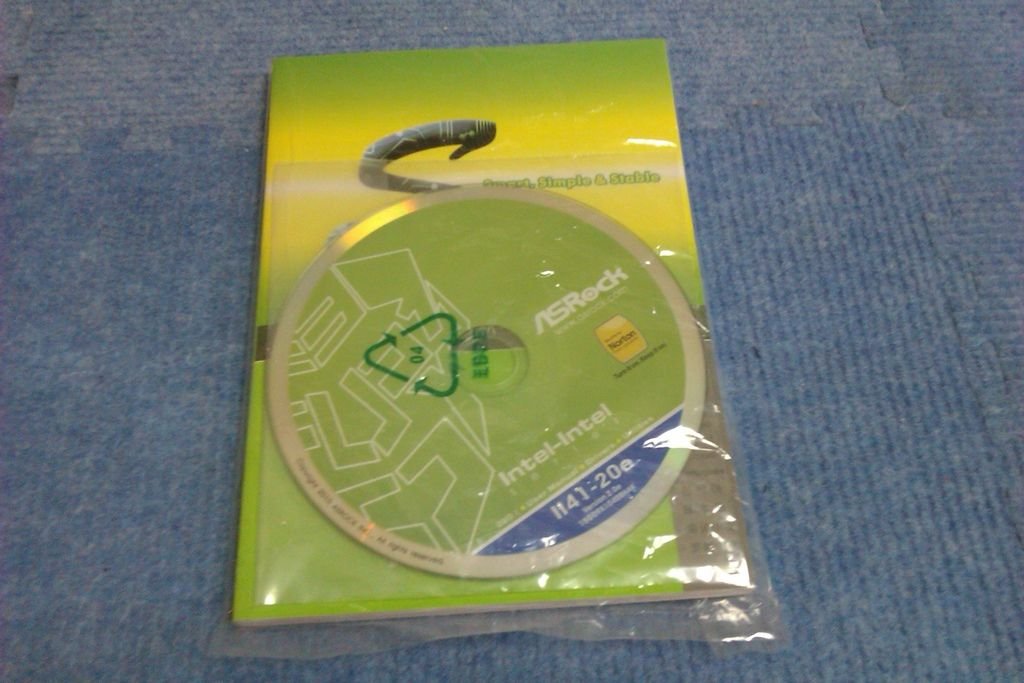

主機板說明書及驅動光碟擺放置旁


(4)

將主機板、CPU、CPU風扇、記憶體、硬碟、燒錄器、電源供應器,就定位




(5)

檢查機殼內部銅柱及前置面板電線是否完好




(6)

確認機殼外觀是否完好






(7)

將CPU裝上主機板




(8)

將CPU保護桿扣上即可




(9)

將CPU風扇電源線纏繞開始




(10)

CPU風扇電源線纏繞過程






(11)

CPU風扇電源線纏繞過程




(12)

CPU風扇電源線纏繞過程




(13)

完成圖




(14)

CPU風扇腳座就定位,先將腳座如(1)逆時針旋轉,接著如(2)把白色固定座向下固定




(15)

最後將CPU風扇腳座順時鐘旋緊即可




(16)

檢查腳座是否確實安裝完成




(17)

檢查CPU風扇是否確實固定




(18)

用手指去試著對CPU四個腳座施加拉力,檢查是否牢固




(19)

完成圖-背面






(20)

完成圖-正面




(21)

將記憶體裝在記憶體插槽




(22)

完成圖




(23)

檢查記憶體左側卡筍是否確實裝好




(24)

檢查記憶體右側卡筍是否確實裝好






(25)

取出電腦機殼,並在右側貼上公司的服務電話貼紙




(26)

裝上主機板擋片




(27)

完成圖




(28)

機殼前置面板線路介紹-前置USB線




(29)

機殼前置面板線路介紹-前置音源線






(30)

1.前置電源啟動線   2.前置Reset開機線    3.前置LED電源燈號線   4.前置硬碟LED燈號線




(31)

先將主機板螺絲孔位對齊






 (32)

檢查主機板六個螺絲銅柱是否確實旋緊




(33)

開始固定主機板螺絲








(34)

將顯示卡裝在主機板PCI-E插槽




(35)

主機板USB電源線插座




(36)

插上前置USB電源線




(37)

前置HD音源插座




(38)

接上HD音源線




(39)

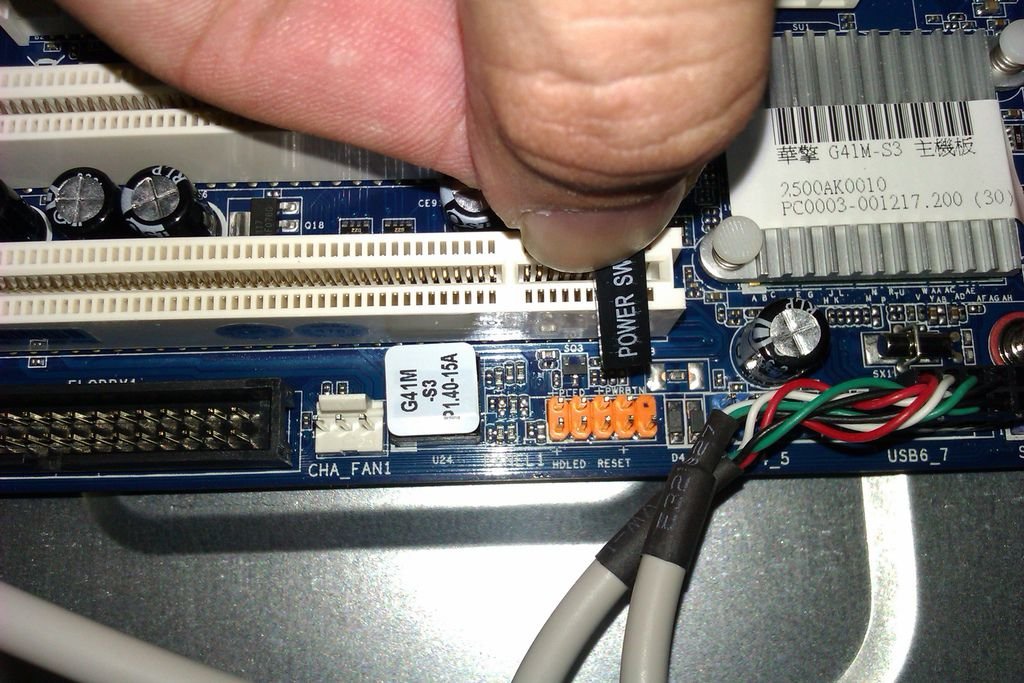

前置面板電源啟動、電源LED燈號、Reset鍵、硬碟燈號線,腳座




(40)

接上前置電源啟動線




(41)

接上前置電源LED燈號線




(42)

接上前置硬碟燈號線




(43)

接上前置Reset電源線


(44)

主板喇叭電源插座


(45)

接上主板喇叭






(46)

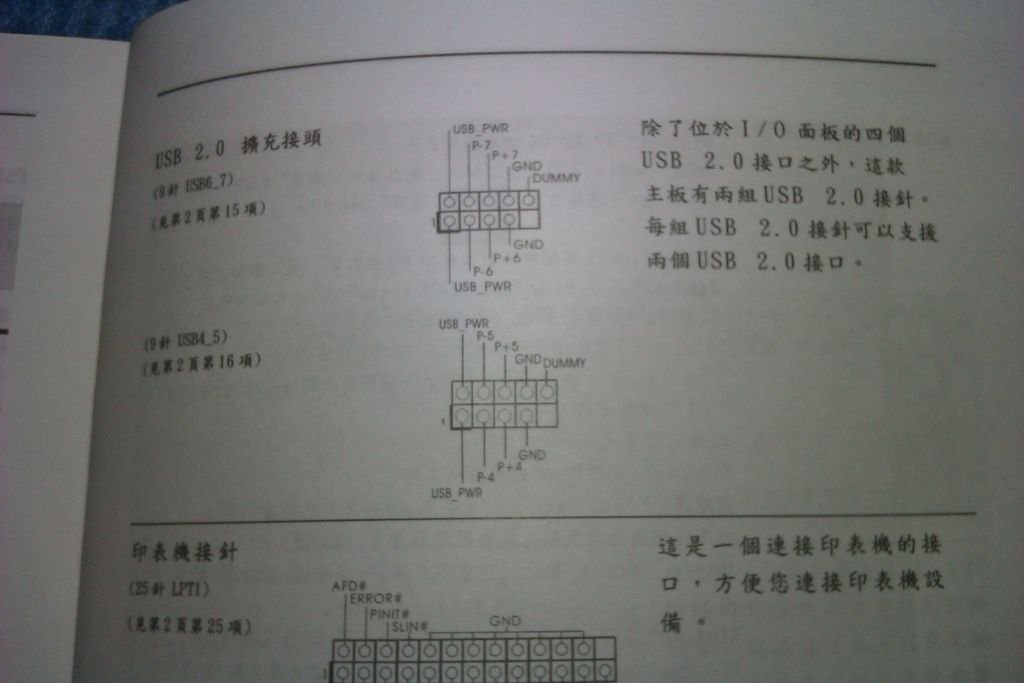

詳細接法可參考主機板說明




(47)

詳細接法可參考主機板說明




(48)

整線過程




(49)

完成圖






(50)

螺絲介紹:

1.細牙螺絲-主機板用   2.短粗牙螺絲-硬碟用   3.大粗牙螺絲-機殼側板用




(51)

1.細牙螺絲-主機板用 2.短粗牙螺絲-硬碟用 3.大粗牙螺絲-機殼側板用






(52)

將硬碟螺絲鎖上




(53)

將硬碟螺絲鎖上




(54)

SATA線介紹






(55)

SATA線介紹






(56)

先將SATA線用螺絲起子纏成螺旋狀




(57)

完成圖




(58)

確認主板SATA腳座位置






(59)

確認硬碟SATA插槽位置




(60)

完成圖




(61)

將燒錄器螺絲鎖上






(62)

將燒錄器螺絲鎖上




(63)

確認燒錄器SATA接頭位置




(64)

完成圖




(65)

將電源供應器就定位






(66)

接上主板電源24p接頭






(67)

完成圖




(68)

主機板CPU電源4P接頭




(69)

完成圖




(70)

SATA電源線接頭




(71)

完成圖




(72)

完成圖






 (73)

全機整線完成圖






(74)

交機前再做最後確認各零組件是否就定位














(75)

交機前再做最後確認各零組件是否就定位




(76)

交機前再做最後確認各零組件是否就定位






(77)

交機前將整台電腦做45度傾斜搖晃,確認所有的裝機螺絲都已經完全取出




(78)

裝上機殼側板


(79)

檢查機殼側板是否確實裝好






(80)

檢查機殼側板是否確實裝好








(81)

(錯誤示範)

此圖為機殼側板未完全就定位




(82)

(背面)-完成圖






(83)

(正面)-完成圖






(84)

裝上防水保護套






(85)

裝上保麗龍固定座










(86)

電腦裝箱並附上主機板說明書、驅動程式、電源線*1










(87)

將電腦封箱完成,並製作手把方便客戶提取






(88)

完成嚕-客戶快樂的來取電腦回家
